RODILLOS VIBRATORIOS DE TAMBOR HIDRÁULICOS EN TÁNDEM
304 N/cm de alta linealidad estática: compactación uniforme para pavimentos de alta calidad.
La compactadora 138HF ofrece una linealidad estática de 304 N/cm entre la parte delantera y trasera, lo que garantiza una presión uniforme en su tambor de 2130 mm. Evita la compactación irregular, cumple con los estándares de pavimentación asfáltica de alta calidad y proporciona resultados consistentes tanto para la compactación de la capa superficial como de la capa base.
Fuerza centrífuga potente de 160 kN×2: compactación profunda eficiente.
Con una fuerza centrífuga de 160 kN × 2, la 138HF logra una compactación profunda y eficiente. Penetra rápidamente en la base de la carretera, reduce las pasadas de compactación, acorta los ciclos de construcción y garantiza la capacidad portante y la estabilidad del pavimento.
Pantalla LCD inteligente y alarmas de diagnóstico: monitorización en tiempo real y prevención de fallos.
La gran pantalla LCD muestra datos operativos en tiempo real, mientras que las alarmas sonoras y luminosas indican el mantenimiento. Evita el funcionamiento defectuoso, previene daños al equipo y reduce el tiempo de inactividad y los costos de mantenimiento.

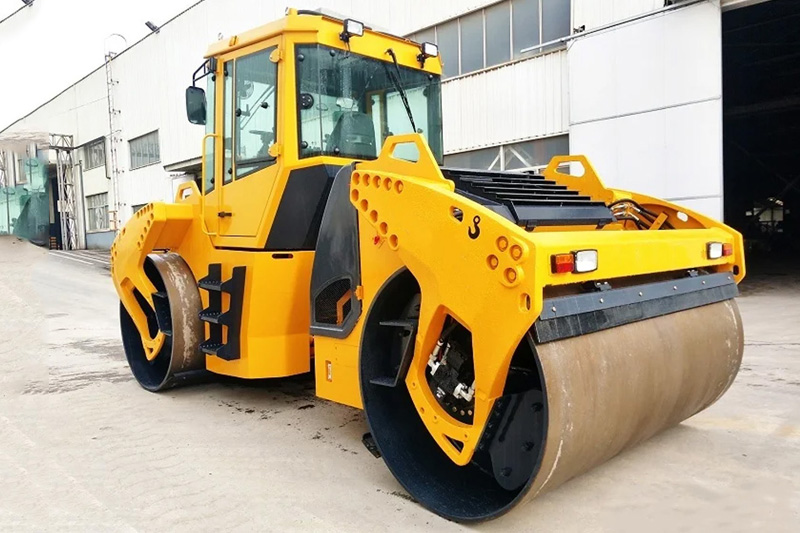

El rodillo vibratorio tándem 138HF es una máquina de compactación de alto rendimiento de 13 toneladas, impulsada por un fiable motor Cummins Tier 3 de 119 kW y equipada con un sistema hidráulico cerrado de alta presión de Danfoss. Cuenta con una robusta estructura de vibración de cuatro puntos de apoyo, un sistema de doble frecuencia y doble amplitud, una capacidad de ascenso superior y un sistema de frenado de triple seguridad. Gracias a su pantalla de monitorización inteligente, sus duraderos cojinetes antivibración y un eficiente sistema de riego controlado eléctricamente, la máquina logra una calidad de compactación excepcional, una gran seguridad operativa y una fiabilidad a largo plazo. Ideal para autopistas, aeropuertos, carreteras municipales y proyectos de infraestructura de alto nivel, el 138HF combina potencia, eficiencia e inteligencia para satisfacer las exigencias de construcción más rigurosas.
sistema hidráulico
El sistema hidráulico cerrado, compuesto por una bomba de émbolo de alta presión y un motor Danfoss, garantiza un excelente rendimiento de accionamiento y una gran capacidad de ascenso. La transmisión hidráulica de variación continua asegura el funcionamiento a la velocidad óptima en diferentes condiciones de trabajo. Una solución económicamente viable y eficiente.
Estructura de la rueda vibratoria
La rueda vibratoria adopta una estructura de cámara de vibración con cilindro interno de soporte de cuatro puntos, de alta resistencia y buena rigidez. Está equipada con cojinetes vibratorios reforzados importados y resistentes a los impactos para garantizar su rendimiento. El asiento del cojinete, cuidadosamente diseñado con un conducto de aceite lubricante, ofrece una excelente lubricación y disipación de calor. Incluso bajo fuertes cargas alternas, garantiza un rendimiento óptimo y una fiabilidad a largo plazo del cojinete vibratorio, asegurando así una alta eficiencia en la construcción.
Reductor de rueda
El sistema de frenado consta de múltiples frenos húmedos en el reductor de rueda vibratoria y frenos hidráulicos estáticos en el sistema hidráulico cerrado. Tiene tres funciones: conducción, estacionamiento y emergencia, lo que garantiza una conducción segura y fiable.
sistema de visualización de datos

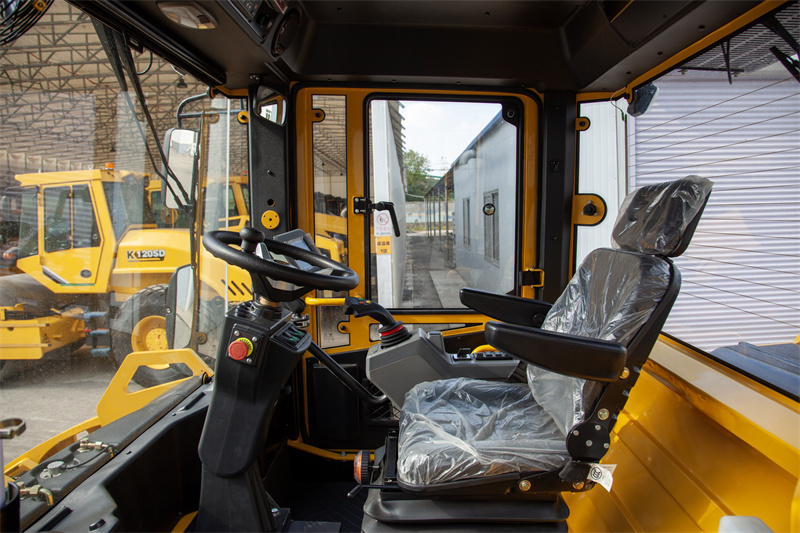

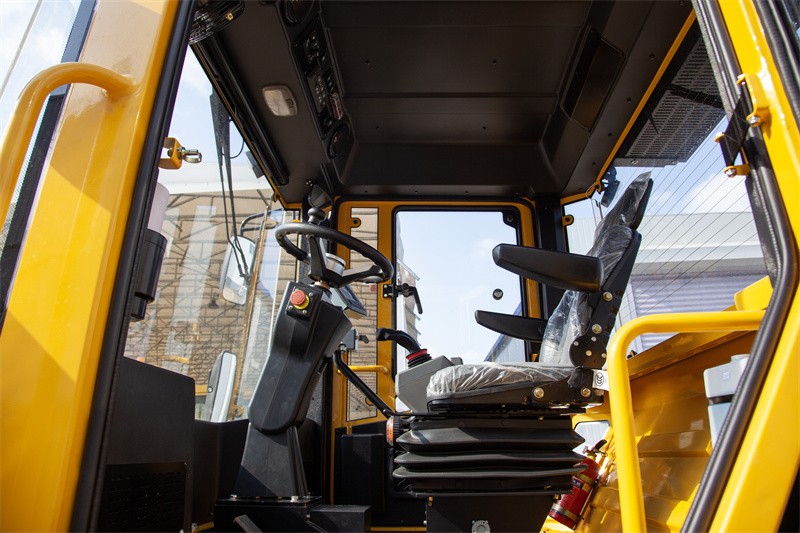

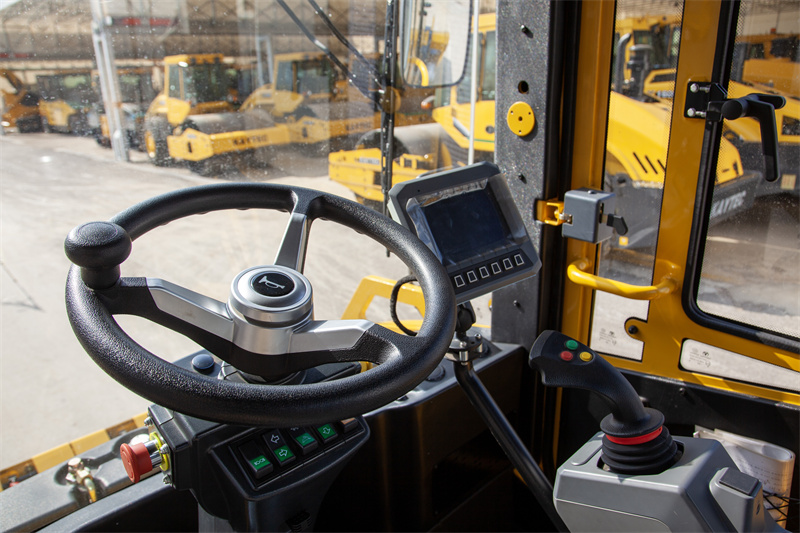

El dispositivo de alarma sonora y luminosa en el panel de control proporciona información sobre mantenimiento y reparación en cualquier momento, evitando el funcionamiento del equipo en condiciones de funcionamiento deficientes y previniendo daños. La pantalla LCD a color de gran tamaño muestra diversa información de la máquina en tiempo real, lo que facilita y agiliza su manejo. La ubicación del acelerador y de la palanca de avance/retroceso a la derecha mejora la comodidad de operación.
Sistema de vibración
El sistema de vibración cerrado se compone de una bomba y un motor de vibración Danfoss, con doble frecuencia y doble amplitud, carga lineal estática y fuerza de excitación configuradas de forma científica y razonable, lo que garantiza una compactación eficaz de diferentes tipos de materiales y espesores de capas de pavimentación.
Medidor de densidad
Elija un detector de compacidad para observar directamente la calidad de la compactación en la cabina
cortador de bordes
Cortadora de bordes opcional para operaciones de corte de bordes de carreteras.
Motor
El motor Cummins, con una potencia de 119 kW, ofrece gran potencia, arranque rápido, durabilidad y eficiencia de combustible.
sistema de rociadores
Depósito de agua de gran capacidad que garantiza el funcionamiento continuo de toda la máquina, sistema de filtración de tres etapas y sistema de pulverización de agua a presión controlado eléctricamente, con la opción de pulverizar agua de forma continua o intermitente.
Mesa de detalles de rodillos vibratorios en tándem de 14 toneladas
| Rodillo vibratorio tándem 138HF | |
|---|---|
| Especificaciones básicas | |
| Modelo | 138HF |
| Peso operativo (kg) | 13000 |
| Dimensiones (L × An × Al) (mm) | 4790 × 2300 × 3300 |
| Sistema de vibración | |
| Linealidad estática (delantera/trasera) (N/cm) | 304 / 304 |
| Ancho del tambor (mm) | 2130 |
| Frecuencia de vibración (Hz) | 42/50 |
| Amplitud (mm) | 0,9 / 0,45 |
| Fuerza centrífuga (kN) | 160 × 2 / 100 × 2 |
| Actuación | |
| Velocidad al caminar (km/h) | 0-11 |
| Capacidad de escalada (%) | 40 |
| Ángulo de dirección | ±17° |
| Sistema de motor | |
| Marca del motor | Cummins |
| Potencia nominal (kW) | 119 |
| Estándar de emisión | Nivel 3 / China Etapa III |
| Capacidad del depósito de combustible (L) | 200 |
